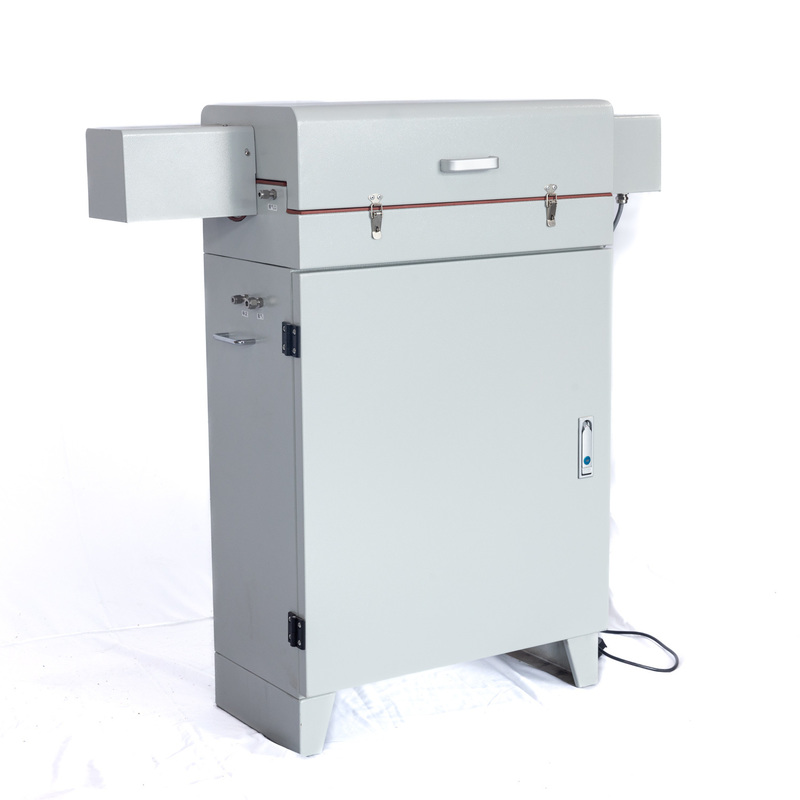

Atık yakma CEMS HCl CO tütsü gazı emisyonlarının sürekli izleme sistemi

Atık yakma Cems Duman gazı HCl Co Sürekli Emisyon İzleme Sistemi

1WT-400 Analiz Sistemi Temel Tasarım İlke
BuWT-400 Amonyak Analiz SistemiYüksek sıcaklıklı bir çıkarım izleme sistemidir.lazer NH3 analizatörüÖrnek gazı ile temas eden tüm parçalar180°C'den fazla ısıtılan ve yalıtılmışSüreç boyunca, doğru ve istikrarlı NH3 ölçümünü sağlamak.

2- İşlem koşulları ve gereksinimleri

2.1 Genel Koşullar

• En fazla toz içeriği: < 2000 g/Nm3

• Örnek alma noktasındaki duman gazı sıcaklığı: ≤ 600°C

• Örnekleme noktasındaki basınç: -15 ila 15 MPa

• Katran ve benzen içeriği: < 10 g/Nm3

• Doymuş su buharı var

2.2 Çevre koşulları

• Busıcaklık kontrol kutusuDışarıda kurulurken, enstrüman da içeride.

• Çevre sıcaklığı: 5°45°C

• Nitelik Nemliği (RH): 20~85%

• Atmosfer basıncı: 10~106 kPa (yerel koşullara bağlı olarak)

2.3 Utilities ve Gaz Tedarik Gereksinimleri

• Güç kaynağı: 220V ±10%, 50Hz ±1Hz, Güç: 5 kVA (güçlü elektrikli müdahaleden uzak)

• Sistem Gaz Tedarik:

  1. Sıkıştırılmış hava- örnekleme sisteminin temizlenmesi ve tıkanmasının önlenmesi için gereklidir.Temiz, kuru, yağsız, birbasınç 4 ̊7 kg/cm2Etkili bir temizlik sağlamak için.

  2. Standart gazGaz analizi sisteminin önceden işlenmesi, kalibrasyonu ve doğrulanması için kullanılır. Standart gaz kalitesinin ölçüm doğruluğunu garanti etmek için sistem gereksinimlerini karşıladığını sağlamak.

  NO.	STandard Gaz Kompozisyonları	STandard Gaz Konsantrasyonu	STandard Gaz Basıncı
  1	N2	≥ 99,9999%	0.5 -10 MPa
  2	NH3	Ölçüm hışımının %80'i	0.5 -10 MPa

3WTKF200'ün özellikleri Amonyak Kaçış Online İzleme Sistemi:

1Büyük bir toz tutma kapasitesi ve toz filtreleme kapasitesi ≤ 100 g/NM'ye sahip yönlendirilmiş entegre örnekleme sondası³Sakın tıkanma.

2Toz filtreleme doğruluğu: <0,1 μm

3Analiz doğruluğu: ± 1% FS

4Yanıt süresi: T90 ≤ 30 s

5Aradaki ortalama arıza süresi: MTBF>3 yıl

6Bakım aralığı: >1 yıl

7Örnek alma ve doğru analizin bozulmamasını sağlamak için yüksek sıcaklıklı ekstraksiyon örnekleme yöntemi benimsenmiştir.

8NH3 konsantrasyonunun doğruluğunu sağlamak için yüksek sıcaklık ve sabit sıcaklık örnekleme tasarımı.

9Sistemde toz temizleme ve tıkanmayı önlemek için otomatik bir temizleme cihazı var.

10Çıkış sinyali: 4-20 mA; kontrol alarm sinyali NO/NC, 1A/220V.
